Cisco Lab 1. EIGRP - Basic Configuration IPv4

Assalamu'alaikum

Yah lama gak nulis lagi, hehe kali ini saya akan share mengenai tutorial Cisco Lab 1. EIGRP - Basic Configuration.

Tujuan Lab

• Belajar kofigurasi dasar EIGRP

Topologi Lab

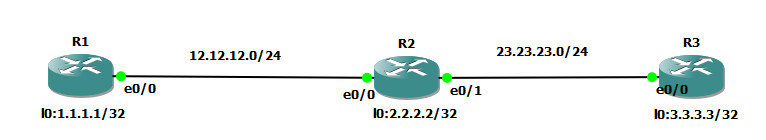

Berikut topologi yang akan kita labkan

Verifikasi

• Pastikan antar IP loopback bisa saling ping satu sama lain

Konfigurasi Dasar

R1

R1(config)#int e 0/0
R1(config-if)#no sh
R1(config-if)#ip add 12.12.12.1 255.255.255.0

R1(config-if)#int lo0
R1(config-if)#ip add 1.1.1.1 255.255.255.255

R2

R2(config)#int e 0/0
R2(config-if)#no sh
R2(config-if)#ip add 12.12.12.2 255.255.255.0

R2(config-if)#int e 0/1
R2(config-if)#no sh
R2(config-if)#ip add 23.23.23.2 255.255.255.0

R2(config-if)#int lo0
R2(config-if)#ip add
R2(config-if)#ip add 2.2.2.2 255.255.255.255

R3

R3(config)#int e 0/0
R3(config-if)#no sh
R3(config-if)#ip add 23.23.23.3 255.255.255.0

R3(config-if)#int lo0
R3(config-if)#ip add 3.3.3.3 255.255.255.255

Konfigurasi EIGRP

R1

R1(config)#router eigrp 123
R1(config-router)#net 12.12.12.0
R1(config-router)#net 1.1.1.1
R1(config-router)#no auto-sum

R2

R2(config-if)#router ei 123
R2(config-router)#net 12.12.12.0
R2(config-router)#net 23.23.23.0
R2(config-router)#net 23.23.23.0
R2(config-router)#net 2.2.2.2
R2(config-router)#no auto-sum

R3

R3(config-if)#router ei 123
R3(config-router)#net 23.23.23.0
R3(config-router)#net 3.3.3.3
R3(config-router)# no auto-sum

Verifikasi

R1

Pastikan nanti di routing table muncul informasi IP loopback lawan

D merupakan route untuk EIGRP

90 merupakan Administrative Distance EIGRP yaitu 90

409600 dan 435200 merupakan metric yang di gunakan oleh EIGRP ke network tujuan

Jadi kalau dari R1 mau ngirim packet ke network 2.2.2.2 maka R1 dia akan ngelihat routing tablenya dulu ketika alamat tujuanya ada di routing table maka router akan meneruskan packet tersebut ke next hopnya. pada contoh di atas packet akan di lewatkan ke alamat 12.12.12.2 melalui interface ethernet 0/0

R2

Sekarang kalau dari R2 mau ngirim packet ke network 1.1.1.1 maka packet akan di lewatkan ke alamat 12.12.12.1, dimana alamat ini merupakan alamat dari R1.

begitu juga kalau dari R2 mau ngirim packet ke network 3.3.3.3 maka packet akan di lewatkan ke alamat 23.23.23.3, dimana alamat ini merupakan alamat dari R3.

R3

routing table di atas juga sama, apabila packet dari R3 mau di kirimkan ke tujuan 1.1.1.1 atau 2.2.2.2 maka packet tersebut akan dikirimkan ke alamat 23.23.23.2 dulu atau di kirimke R2.

Verifikasi Test Ping

R1

Sekarang kita tes koneksinya dari R1 kita ping ke R2 dan ke R3

Check neighbor

untuk mengetahui router eigrp kita konek ke router siapa kita bisa cek menggunakan perintah

# show ip eigrp neighbor

R1

Jadi pada topologi di atas terlihat bahwa R1 punya neighbor 12.12.12.2, dimana ip tersebut merupakan IP dari R2

Sekarang kita cek neighbor eigrp di R2

maka akan terlihat bahwa R2 punya neighbor 12.12.12.1 (R1) dan 23.23.23.2 (R3)

Oke sekian dari saya semoga bermanfaat :)
